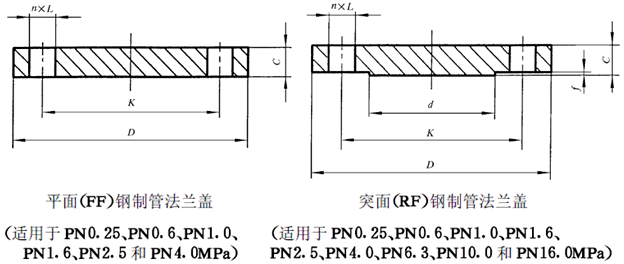

GB/T 9123 PN2.0 BL 盲板法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式,是设备或管道上常用的法兰。以下是GB/T 9123 PN2.0 BL 盲板法兰中,相关压力下,各部位的全部尺寸及图示,以方便广大法兰从业者查询和参考。
PN2. OMPa<20bar)平面、突面钢制管法兰盖 mm | ||||||||
公称 通径 DN | 连接尺寸 | 密封面 | 法兰 厚度 C | |||||
法兰 外径 D | 螺栓孔 中心圆 直径 K | 螺栓 孔径 L | 螺栓 | d | f | |||
数量 n | 螺纹 规格 | |||||||
15 | 90 | 60.5 | 16 | 4 | M14 | 35 | 2 | 11.5 |
20 | 100 | 70 | 16 | 4 | M14 | 43 | 2 | 13 |
25 | 110 | 79.5 | 16 | 4 | M14 | 51 | 2 | 14.5 |
32 | 120 | 89 | 16 | 4 | M14 | 63.5 | 2 | 16 |
40 | 130 | 98.5 | 16 | 4 | M14 | 73 | 2 | 17.5 |
50 | 150 | 120.5 | 18 | 4 | M16 | 92 | 2 | 19.5 |
65 | 180 | 139.5 | 18 | 4 | M16 | 105 | 2 | 22.5 |
80 | 190 | 152.5 | 18 | 4 | M16 | 127 | 2 | 24 |
100 | 230 | 190.5 | 18 | 8 | M16 | 157.5 | 2 | 24 |
125 | 255 | 216 | 22 | 8 | M20 | 186 | 2 | 24 |
150 | 280 | 241.5 | 22 | 8 | M20 | 216 | 2 | 25.5 |
200 | 345 | 298.5 | 22 | 8 | M20 | 270 | 2 | 29 |
250 | 405 | 362 | 26 | 12 | M24 | 324 | 2 | 30.5 |
300 | 485 | 432 | 26 | 12 | M24 | 381 | 2 | 32 |
350 | 535 | 476 | 29.5 | 12 | M27 | 413 | 2 | 35 |
400 | 600 | 540 | 29.5 | 16 | M27 | 470 | 2 | 37 |
450 | 635 | 578 | 32.5 | 16 | M30 | 533.5 | 2 | 40 |
500 | 700 | 635 | 32.5 | 20 | M30 | 584.5 | 2 | 43 |
600 | 815 | 749.5 | 35.5 | 20 | M33 | 692.5 | 2 | 48 |
