GB/T 9123 PN16 BL 盲板法兰标准

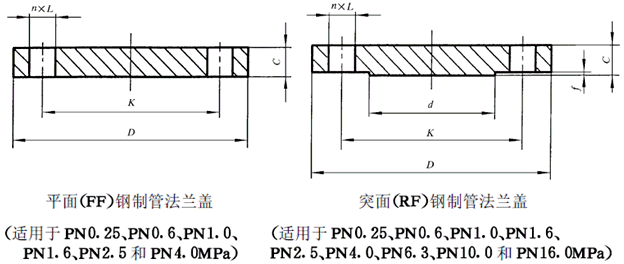

  GB/T 9123 PN16 BL  盲板法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GB/T 9123 PN16 BL  盲板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。



PN16. 0MPa(160bar)突面钢制管法兰盖 mm

公称

通径

DN

连接尺寸

密封面

法兰

厚度

C

法兰

外径

D

螺栓孔

中心圆

直径

K

螺栓

孔径

L

螺栓

d

f

数量

n

螺纹

规格

10

100

70

14

4

M12

41

2

24

15

105

75

14

4

M12

46

2

26

20

130

90

18

4

M16

56

2

30

25

140

100

18

4

M16

65

2

32

32

155

110

22

4

M20

76

2

34

40

170

125

22

4

M20

84

2

36

50

195

145

26

4

M24

99

2

38

65

220

170

26

8

M24

118

2

42

80

230

180

26

8

M24

132

2

46

100

265

210

30

8

M27

156

2

52

125

315

250

33

8

M30

184

2

56

150

355

290

33

12

M30

211

2

62

200

430

360

36

12

M33

284

2

66

250

515

430

42

12

M39

345

2

76

300

585

500

42

16

M39

409

2

88
