国标法兰尺寸资料

GB/T 9119 PN4.0 PL 平板法兰标准

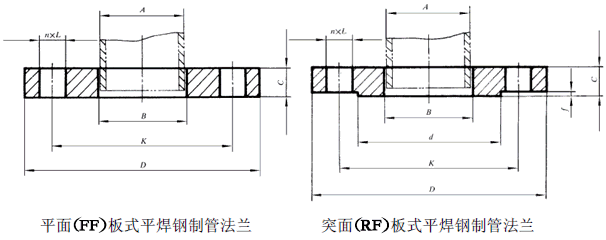

  GB/T 9119 PN4.0 PL  平板法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式,是设备或管道上常用的法兰。以下是GB/T 9119 PN4.0 PL  平板法兰中,相关压力下,各部位的全部尺寸及图示,以方便广大法兰从业者查询和参考。



  PN 40 带颈平焊钢制管法兰尺寸(GB/T 9116-2010)

公称   尺寸   DN

钢管外径 A/mm

连接尺寸

法兰厚度C/mm

法兰高度 H/mm

法兰颈

法兰内径      B/mm

法兰外径 D/mm

螺栓孔中心圆直径 K/mm

螺栓孔直径    L/mm

螺栓

数量   n/个

螺纹   规格

N/mm

r/mm

系列1

系列2

系列1

系列2

系列1

系列2

10

17.2

14

90

60

14

4

M12

16

22

30

4

18

15

15

21.3

18

95

65

14

4

M12

16

22

35

4

22

19

20

26.9

25

105

75

14

4

M12

18

26

45

4

27.5

26

25

33.7

32

115

85

14

4

M12

18

28

52

4

34.5

33

32

42.4

38

140

100

18

4

M16

18

30

60

6

43.5

39

40

48.3

45

150

110

18

4

M16

18

32

70

6

49.5

46

50

60.3

57

165

125

18

4

M16

20

34

84

6

61.5

59

65

76.1

76

185

145

18

8

M16

22

38

104

6

77.5

78

80

88.9

89

200

160

18

8

M16

24

40

118

8

90.5

91

100

114.3

108

235

190

22

8

M20

24

44

145

8

116

110

125

139.7

133

270

220

26

8

M24

26

48

170

8

141.5

135

150

168.3

159

300

250

26

8

M24

28

52

200

10

170.5

161

200

219.1

219

375

320

30

12

M27

34

52

260

10

221.5

222

250

273

273

450

385

33

12

M30

38

60

312

12

276.5

276

300

323.9

325

515

450

33

16

M30

42

67

380

12

327.5

328

350

355.6

377

580

510

36

16

M33

46

72

424

430

12

359.5

381

400

406.4

426

660

585

39

16

M36

50

78

478

492

12

411

430

450

457

480

685

610

39

20

M36

57

84

522

539

12

462

485

500

508

530

755

670

42

20

M39

57

90

576

594

12

513.5

535

600

610

630

890

795

48

20

M45

72

100

686

704

12

616.5

636
