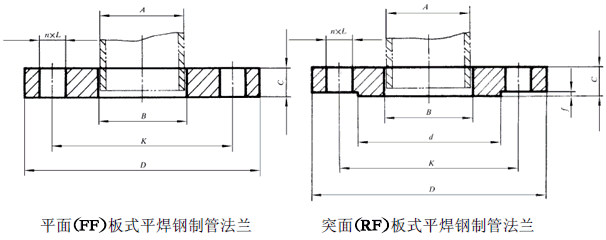

GB/T 9119 PN1.6 PL 平板法兰标准

公称   尺寸   DN

钢管外径 A/mm

连接尺寸

密封面

法兰厚度C/mm

法兰内径      B/mm

法兰外径 D/mm

螺栓孔中心圆直径 K/mm

螺栓孔直径    L/mm

螺栓

d

f

数量   n/个

螺纹   规格

系列1

系列2

系列1

系列2

10

使用PN4.0MPft法兰尺寸

15

20

25

32

40

50

65

76.1

76

185

145

18

4

M16

118

2

20

77.5

78

80

88.9

89

200

160

18

8

M16

132

2

20

90.5

91

100

114.3

108

220

180

18

8

M16

166

2

22

116

110

125

139.7

133

250

210

18

8

M16

184

2

22

141.5

135

150

168.3

159

285

240

22

8

M20

211

2

24

170.5

161

200

219.1

219

340

295

22

12

M20

266

2

26

221.5

222

250

273

273

405

355

26

12

M24

319

2

28

276.5

276

300

323.9

325

460

410

26

12

M24

370

2

32

327.5

328

350

355.6

377

520

470

26

16

M24

429

2

35

359.5

380

400

406.4

426

580

525

30

16

M27

480

2

38

411

430

450

457

480

640

585

30

20

M27

548

2

42

462

484

500

508

530

715

650

33

20

M30

609

2

46

513.5

534

600

610

630

840

770

36

20

M33

720

2

52

616.5

634
