GB/T 9123 PN6.3 BL 盲板法兰标准

  GB/T 9123 PN6.3 BL  盲板法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GB/T 9123 PN6.3 BL  盲板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。

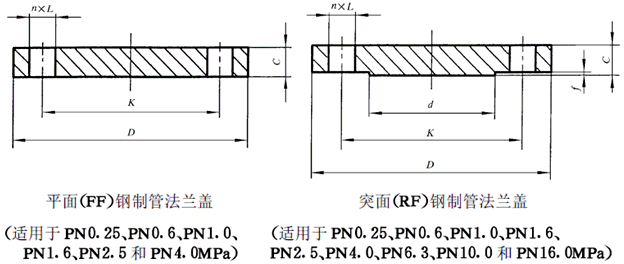

PN6. 3MPa(63bar)突面钢制管法兰盖 mm

公称

通径

DN

连接尺寸

密封面

法兰

厚度

C

法兰

外径

D

螺栓孔 中心圆

直径

K

螺栓

孔径

L

螺栓

i

f

数量

n

螺纹

规格

10

100

70

14

4

M12

41

2

20

15

105

75

14

4

M12

46

2

20

20

130

90

18

4

M16

56

2

20

25

140

100

18

4

M16

65

2

24

32

155

110

22

4

M20

76

2

24

40

170

125

22

4

M20

84

2

26

50

180

135

22

4

M20

99

2

26

65

205

160

22

8

M20

118

2

26

80

215

170

22

8

M2O

132

2

28

100

250

200

26

8

M24

156

2

30

125

295

240

30

8

M27

184

2

34

150

345

280

33

8

M30

211

2

36

200

415

345

36

12

M33

284

2

42

250

470

400

36

12

M33

345

2

46

300

530

460

36

16

M33

409

2

52

350

600

525

39

16

M36

465

2

56

400

670

585

42

16

M39

535

2

60
