GB/T 9123 PN4.0 BL 盲板法兰标准

  GB/T 9123 PN4.0 BL  盲板法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GB/T 9123 PN4.0 BL  盲板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。

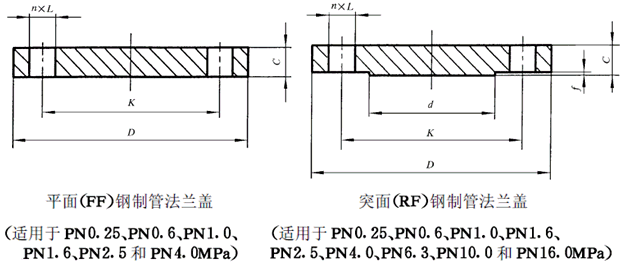

PN4. 0MPa(40bar)平面、突面钢制管法兰盖                  mm


连接尺寸

密封面


公称

法兰外径

螺栓孔

螺栓

孔径

螺栓



法兰

通径

中心圆

直径

数量

螺纹

d

f

厚度

DN

D

K

L

n

规格



c

10

90

60

14

4

M12

41

2

14

15

95

65

14

4

M12

46

2

14

20

105

75

14

4

M12

56

2

16

25

115

85

14

4

M12

65

2

16

32

140

100

18

4

M16

76

2

18

40

150

110

18

4

M16

84

2

18

50

165

125

18

4

M16

99

2

20

65

185

145

18

8

M16

118

2

22

80

200

160

18

8

M16

132

2

24

100

235

190

22

8

M20

156

2

24

125

270

220

26

8

M24

184

2

26

150

300

250

26

8

M24

211

2

28

200

375

320

30

12

M27

284

2

34

250

450

385

33

12

M30

345

2

38

300

515

450

33

16

M30

409

2

42

350

580

510

36

16

M33

465

2

46

400

660

585

39

16

M36

535

2

50

450

685

610

39

20

M36

560

2

57

500

755

670

42

20

M39

615

2

57

600

890

795

48

20

M45

735

2

72
