俄标法兰尺寸资料

GOST 12821 PN1.0 WN高颈法兰标准

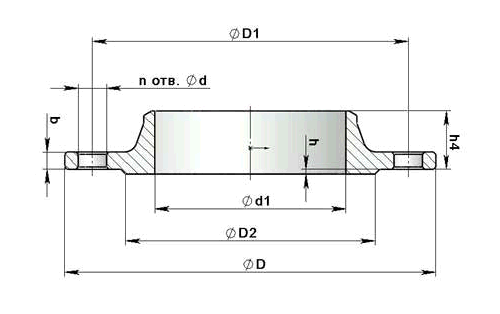

  GOST 12821 PN1.0  WN高颈法兰属于俄标法兰标准体系。是俄标法兰(又称GOST法兰)的其中一种表现形式,是设备或管道上常用的法兰。以下是GOST 12821  PN1.0 WN高颈法兰中,相关压力下,各部位的全部尺寸及图示,以方便广大法兰从业者查询和参考。



压力

尺寸

外径

中心距

孔径

大头径

小头径

内径

盘厚

总高

孔数

单重

PN

Dy, mm

pa3MepbI MM

K-BO OTB.

Macca, Kr

D

D1

d

Dm, mm

Dn, mm

d1 MM

b

h4

n, WT.


PN = 1,0 Mna (10 krc/cm2)

PN=1.0

15

95

65

14

30

19

12

10

33

4

0,58

20

105

75

28

26

18

12

36

0,87

25

115

85

45

33

25

38

1,05

32

135

100


55

39

31


40

1,54

40

145

110


62

46

38

13

42

1,83

50

160

125

76

58

49

2,26

65

180

145

18

94

77

66

15

45

3,17

80

195

160

105

90

78

47

3,67

100

215

180

128

110

96

17

48

8

4,7

125

245

210

156

135

121

19

57

6,71

150

280

240

22

180

161

146

8,17

200

335

295

240

222

202

58

11,35

250

390

350

290

278

254

21

60

12

14,64

300

440

400

345

330

303

22

18,66

350

500

460

400

382

351

16

24

400

565

515

26

445

432

398

30

500

670

620

550

535

501

24

65

20

39,2

600

780

725

30

650

636

602

48,8

800

1010

950

33

850

826

792

27

75

24

87,24

1000

1220

1160

1050

1028

992

29

80

28

119,19

1200

1455

1380

39

1256

1228

1192

33

90

32

179,91
