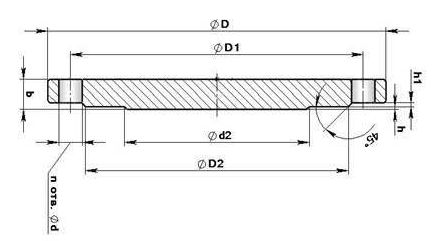

GOST 12836 PN4.0 BL盲板法兰属于俄标法兰标准体系。是俄标法兰(又称GOST法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GOST 12836 PN4.0 BL盲板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。
压力 | 尺寸 | 外径 | 中心距 | 突台径 | 盘厚 | 水线径 | 孔径 | 突台高 | 水线高 | 孔数 | 单重 |
PN | Dy, mm | D, MM | D1, MM | D2, MM | b, MM | d2, MM | d, MM | h1,MM | h, MM | K-BO OTB. n. WT. | Macca. Kr |
Py = 4,0 Mna (40 krc/cm2) | |||||||||||
PN = 4.0 | 15 | 95 | 65 | 45 | 16 | 10 | 14 | 2 | 2 | 4 | 0.63 |
20 | 105 | 75 | 58 | 16 | 0.8 | ||||||
25 | 115 | 85 | 68 | 22 | 0.98 | ||||||
32 | 135 | 100 | 78 | 28 | 1.33 | ||||||
40 | 145 | 110 | 88 | 36 | 18 | 3 | 1.49 | ||||
50 | 160 | 125 | 102 | 18 | 46 | 2.15 | |||||
65 | 180 | 145 | 122 | 20 | 60 | 8 | 3.03 | ||||
80 | 195 | 160 | 138 | 22 | 76 | 4.08 | |||||
100 | 230 | 190 | 162 | 24 | 94 | 23 | 6.27 | ||||
125 | 270 | 220 | 188 | 28 | 118 | 27 | 10.31 | ||||
150 | 300 | 250 | 218 | 30 | 142 | 14.07 | |||||
200 | 375 | 320 | 280 | 38 | 196 | 30 | 12 | 28.3 | |||
250 | 445 | 385 | 345 | 45 | 244 | 33 | 48.5 | ||||
300 | 510 | 450 | 410 | 48 | 294 | 4 | 3 | 16 | 66.99 | ||
350 | 570 | 510 | 465 | 50 | 344 | 88.9 | |||||
400 | 655 | 585 | 535 | 56 | 390 | 40 | 131.59 | ||||
500 | 755 | 670 | 615 | 70 | 490 | 46 | 20 | 218.77 | |||
