俄标法兰尺寸资料

GOST 12836 PN2.5 BL盲板法兰标准

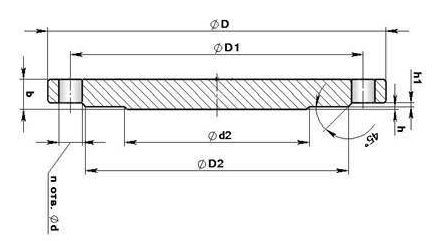

  GOST 12836 PN2.5  BL盲板法兰属于俄标法兰标准体系。是俄标法兰(又称GOST法兰)的其中一种表现形式,是设备或管道上常用的法兰。以下是GOST 12836  PN2.5 BL盲板法兰中,相关压力下,各部位的全部尺寸及图示,以方便广大法兰从业者查询和参考。



压力

尺寸

外径

中心距

突台径

盘厚

水线径

孔径

突台高

水线高

孔数

单重

PN

Dy, mm

D, MM

D1, MM

D2, MM

b, MM

d2, MM

d, MM

h1,MM

h, MM

K-BO OTB. n. WT.

Macca. Kr


Py = 2,5 Mna (25 krc/cm2)

PN = 2.5

15

95

65

45


10

14

2

2

4

0.43

20

105

75

58

12

16

0.55

25

115

85

68

22

0.67

32

135

100

78


28



0.91

40

145

110

88

14

36

18

3

1.24

50

160

125

102

46

1.55

65

180

145

122

16

60

8

2.29

80

195

160

138

18

76

3.21

100

230

190

162

20

94

23

5.07

125

270

220

188

22

118

27

7.83

150

300

250

218

24

142

10.95

200

360

310

278

26

196

12

17.51

250

425

370

335

30

244

30

28.93

300

485

430

390

34

294

4

3

16

42

350

550

490

450

38

344

33

61.48

400

610

550

505

40

390

81.12

500

730

660

615

48

490

40

20

140.22

600

840

770

720

50

590

5

4

194.5

800

1075

990

930

63

780

46

24

409.07
