国标法兰尺寸资料

GB/T 9114 PN2.5 Th螺纹法兰标准

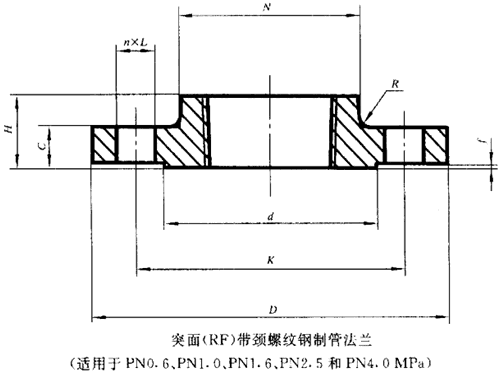

  GB/T 9114 PN2.5  Th螺纹法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GB/T 9114 PN2.5  Th螺纹法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。



压力

通径

钢管外径

法兰外径

中心径

孔径

孔数

孔螺纹

水线径

水线高

盘厚

总高

法兰颈

R

PH

DN

A

D

K

L

n


d

£

C

H

N

R

PN2. 5

PN4. 0

10

17.2

90

60

14

4

M12

41

2

14

22

30

3

15

21.3

95

65

14

4

M12

46

2

14

22

35

3

20

26.9

105

75

14

4

M12

56

2

16

26

45

4

25

33.7

115

85

14

4

M12

65

2

16

28

52

4

32

42.4

140

100

18

4

m16

76

2

18

30

60

5

40

48.3

150

110

18

4

M16

84

2

18

32

70

5

50

60.3

165

125

18

4

M16

99


20

34

84

5

65

76. 1

185

145

18

8

M16

118

2

22

38

104

6

80

88.9

200

160

18

8

M16

132

2

24

40

118

6

100

114.3

235

190

22

8

M20

156

2

24

44

145

6

125

139.7

270

220

26

8

M24

184

2

26

48

170

6

150

168.3

300

250

26

8

M24

211

2

28

52

200

8
