国标法兰尺寸资料

GB/T 9114 PN1.0 Th螺纹法兰标准

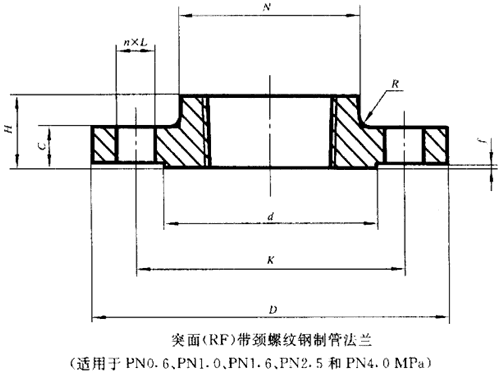

  GB/T 9114 PN1.0  Th螺纹法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GB/T 9114 PN1.0  Th螺纹法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。



压力

通径

钢管外径

法兰外径

中心径

孔径

孔数

孔螺纹

水线径

水线高

盘厚

总高

法兰颈

R

PH

DN

A

D

K

L


——一

d

£

C

H

N

R

PN1.0

PH1. 6

10-50

按照PN40标准执行

65

76. 1

185

145

18

4

M16

118

2

20

32

104

6

80

88.9

200

160

18

8

M16

132

2

20

34

118

6

100

114.3

220

180

18

8

M16

156

2

22

40

140

6

125

139.7

250

210

18

8

M16

184

2

22

44

168

6

150

168.3

285

240

22

8

M20

211

2

24

44

195

8
