国标法兰尺寸资料

GB/T 9123 PN1.6 BL 盲板法兰标准

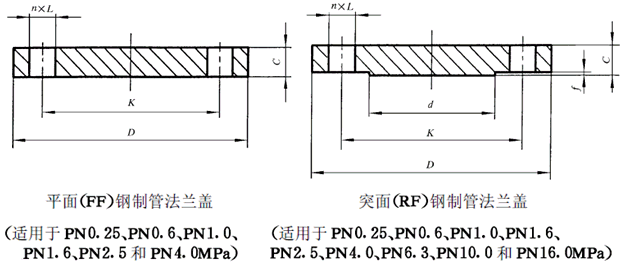

  GB/T 9123 PN1.6 BL  盲板法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式,是设备或管道上常用的法兰。以下是GB/T 9123 PN1.6 BL  盲板法兰中,相关压力下,各部位的全部尺寸及图示,以方便广大法兰从业者查询和参考。



PN1. 6MPa(16bar)平面、突面钢制管法兰盖 mm

公称

通径

DN

连接尺寸

密封曲

法兰

厚度

C

法兰

外径

D

螺栓孔

中心圆

直径

K

螺栓

孔径

L

螺栓

d

f

数量

n

螺纹

规格

10

使用PN4. OMPa法兰尺寸

15

20

25

32

40

50

65

185

145

18

4

M16

118

2

20

80

200

160

18

8

M16

132

2

20

100

220

180

18

8

M16

156

2

22

125

250

210

18

8

M16

184

2

22

150

285

240

22

8

M20

211

2

24

200

340

295

22

12

M20

266

2

24

250

405

355

26

12

M24

319

2

26

300

460

410

26

12

M24

370

2

28

350

520

470

26

16

M24

429

2

30

400

580

525

30

16

M27

480

2

32

450

640

585

30

20

M27

548

2

40

500

715

650

33

20

M30

609

2

44

600

840

770

36

20

M33

720

2

54

700

910

840

36

24

M33

794

5

48

800

1025

950

39

24

M36

901

5

52

900

1125

1050

39

28

M36

1 001

5

58

1 000

1 255

1 170

42

28

M39

1 112

5

64

1 200

1 485

1 390

48

32

M45

1 328

5

76
