国标法兰尺寸资料

GB/T 9123 PN0.6 BL 盲板法兰标准

  GB/T 9123 PN0.6 BL  盲板法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式,是设备或管道上常用的法兰。以下是GB/T 9123 PN0.6 BL  盲板法兰中,相关压力下,各部位的全部尺寸及图示,以方便广大法兰从业者查询和参考。

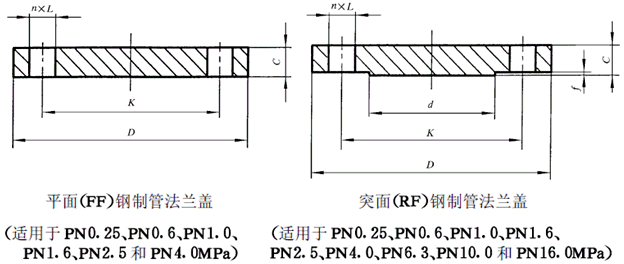

PN0.6MPa(6bar)平面、突面钢制管法兰盖 mm

公称

通径

DN

连接尺寸

密封曲

法兰

厚度

C

法兰

外径

D

螺栓孔

中心圆

直径

K

螺栓

孔径

L

螺栓

d

f

数量

n

螺纹

规格

10

75

50

11

4

M10

33

2

12

15

80

55

11

4

M10

38

2

12

20

90

65

11

4

M10

48

2

14

25

100

75

11

4

M10

58

2

14

32

120

90

14

4

M12

69

2

16

40

130

100

14

4

M12

78

2

16

50

140

110

14

4

M12

83

2

16

65

160

130

14

4

M12

108

2

16

80

190

150

18

4

M16

124

2

18

100

210

170

18

4

M16

144

2

18

125

240

200

18

8

M16

174

2

20

150

265

225

18

8

M16

199

2

20

200

320

280

18

8

M16

254

2

22

250

375

335

18

12

M16

309

2

24

300

440

395

22

12

M20

363

2

24

350

490

445

22

12

M20

413

2

24

400

540

495

22

16

M20

463

2

24

450

595

550

22

16

M20

518

2

24

500

645

600

22

20

M20

568

2

26

600

755

705

26

20

M24

667

2

30

700

860

810

26

24

M24

772

5

40

800

975

920

30

24

M27

878

5

44

900

1 075

1 020

30

24

M27

978

5

48

1 000

1 175

1 120

30

28

M27

1 078

5

52

1 200

1 405

1 340

33

32

M30

1 295

5

60

1 400

1 630

1 560

36

36

M33

1 510

5

68

1 600

1 830

1 760

36

40

M33

1 710

5

76

1 800

2 045

1 970

39

44

M36

1 918

5

84

2 000

2 265

2 180

42

48

M39

2 125

5

92
