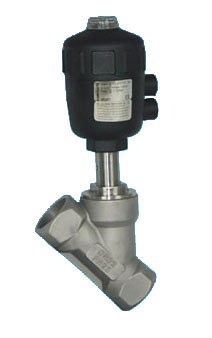

气动内螺纹角座阀(塑料头)

特点及用途：

           本系列角坐阀是本公司最新引进国外生产技术，结合现代化工业应用研发而成的新一代气动角座阀。它广泛用于食品和化学过程，灭菌机，高压消毒器，干洗机，啤酒生产线。与传统角座阀相比，

它具有以下新特点：
1、可视位置指示：可接限位开关或紧急手动装置。
2、容易安装：气动头可旋转360 º。可方便地安装一到二个限位开关。
3、先进的气动控制器：加厚工程塑料外壳，安全可靠。低磨损的活塞结构，容量大而低耗气量。内部元件自润滑，免维护。
4、具有多种控制方式：常开、常闭、双动。
5、要求更小的气动执行器：流体从阀杆上方流入时，可选更小的控制头。
6、容易连接：MAMUR标准连接，嵌入式金属接头。
7、长寿命导杆：阀杆契形特氟隆(PTEE)密封，避免赃物导入。自润滑，免维护。阀杆经特别处理以确保最佳固定，并能自动校正位置。
8、无水锤作用，流体从阀杆下方流入时，水锤(水冲击力)被吸收。
9、先进的阀体机构：流量比普通角座大30%，体积更小，流体流态更优。不锈钢316阀体，特氟隆密封，耐高温，耐腐蚀。寿命高达七百万次。

        YT-1000R(L) 系列电-气(EP)阀门定位器是一种从控制器或控制系统中接受 4~20 毫安电流信号，将其转换成空气压力，向气动执行机构输送，从而来控制阀门的开度。该产品正、反作用，单双作用之间可方便转换。拥有空气消耗量小，零度调节和量程调节非常简单，反映速度快，反馈杆连接非常简单的特点(也可选择 NAMUR 连接方式)。公司拥有角行程、直行程标准两大系列，并都可选装内置 4~20mA 电流信号阀位反馈单元。直行程系列定位器和气动角座阀的配套改装等业务。

        以上产品配套安装的支架连接孔设计合理，采用通用规格设计。不绣钢主轴连接部分及安装支架均符合 NAMUR 标准。另为了满足国内外客商的需求，安装支架材质备有碳钢 A3 (涂塑处理)和不绣钢 SS304 可供选择。双接线口(电缆接口)拥有:3/4”ET(F),1/2”NPT(F),3/4”NPT(F),M20*1.5,PG13.5,PF1/2,PT1/2 等可供选择。标准接点，现场操作安全方便。

技术参数

压力范围           0～16bar

介质温度           -10℃～+180℃

环境温度           -10℃～+60℃

气源压力           0.4～0.7Mpa

阀体材料           CF8、CF8M

                           CF3、CF3M

密封材料           聚四氟乙烯

执行机构外壳材料   聚酰胺

控制气体           中性气体、空气

选取

-控制功能：常开

-PPS执行机构外壳适用于环境温度+5℃～+130℃

-无复位弹簧  双作用执行机构

-三夹式连接

-独立可调行程极限，适于高低流量

-手动应急开关

-先导阀适用的Namur适配器

参数

 订购气动阀门产品须知

 1、请在订货时提供详细的口径、规格、交货地址、时间。

 2、根据管道需要，决定选用往复式(二位开关式)或弹簧

   复位式(常闭或常开式)。

 3、可选配控制附件：(1)单电控电磁阀(断电时常闭或常

    开)，(2)双电控电磁阀(开关式)，(3)阀位开关回讯器，

    (4)气源处理三联件。

    特殊使用环境(易燃易爆场合)，可选防爆型。

   外形尺寸

    丝扣连接尺寸对照表》Connect size table
