全部锈钢气动角座阀

全部锈钢气动角座阀

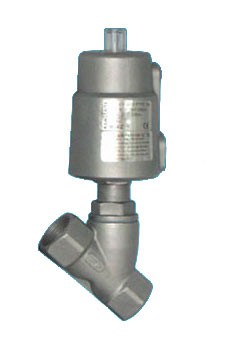

全不锈钢气动角座阀



特点及用途:

           本系列角坐阀是本公司最新引进国外生产技术,结合现代化工业应用研发而成的新一代气动角座阀。它广泛用于食品和化学过程,灭菌机,高压消毒器,干洗机,啤酒生产线。与传统角座阀相比,

它具有以下新特点:
1、可视位置指示:可接限位开关或紧急手动装置。
2、容易安装:气动头可旋转360 º。可方便地安装一到二个限位开关。
3、先进的气动控制器:加厚工程塑料外壳,安全可靠。低磨损的活塞结构,容量大而低耗气量。内部元件自润滑,免维护。
4、具有多种控制方式:常开、常闭、双动。
5、要求更小的气动执行器:流体从阀杆上方流入时,可选更小的控制头。
6、容易连接:MAMUR标准连接,嵌入式金属接头。
7、长寿命导杆:阀杆契形特氟隆(PTEE)密封,避免赃物导入。自润滑,免维护。阀杆经特别处理以确保最佳固定,并能自动校正位置。
8、无水锤作用,流体从阀杆下方流入时,水锤(水冲击力)被吸收。
9、先进的阀体机构:流量比普通角座大30%,体积更小,流体流态更优。不锈钢316阀体,特氟隆密封,耐高温,耐腐蚀。寿命高达七百万次。



        YT-1000R(L) 系列电-气(EP)阀门定位器是一种从控制器或控制系统中接受 4~20 毫安电流信号,将其转换成空气压力,向气动执行机构输送,从而来控制阀门的开度。该产品正、反作用,单双作用之间可方便转换。拥有空气消耗量小,零度调节和量程调节非常简单,反映速度快,反馈杆连接非常简单的特点(也可选择 NAMUR 连接方式)。公司拥有角行程、直行程标准两大系列,并都可选装内置 4~20mA 电流信号阀位反馈单元。直行程系列定位器和气动角座阀的配套改装等业务。

        以上产品配套安装的支架连接孔设计合理,采用通用规格设计。不绣钢主轴连接部分及安装支架均符合 NAMUR 标准。另为了满足国内外客商的需求,安装支架材质备有碳钢 A3 (涂塑处理)和不绣钢 SS304 可供选择。双接线口(电缆接口)拥有:3/4”ET(F),1/2”NPT(F),3/4”NPT(F),M20*1.5,PG13.5,PF1/2,PT1/2 等可供选择。标准接点,现场操作安全方便。

技术参数

压力范围           0~16bar

介质温度           -10℃~+180℃

环境温度           -10℃~+60℃

气源压力           0.4~0.7Mpa

阀体材料           CF8、CF8M

                           CF3、CF3M

密封材料           聚四氟乙烯

执行机构外壳材料   聚酰胺

控制气体           中性气体、空气



选取

-控制功能:常开

-PPS执行机构外壳适用于环境温度+5℃~+130℃

-无复位弹簧  双作用执行机构

-三夹式连接

-独立可调行程极限,适于高低流量

-手动应急开关

-先导阀适用的Namur适配器



参数

接口D

[英寸]

内孔

[mm]

KV值

[m /h]

最大工作压力

[bar]

要求最小的控制压力[bar]

执行机构尺寸

[ mm]

流向

控制功能

G3/8″

13

3.7

0~16

4~7

40

阀座上方


G1/2″

15

4.2

0~16

4~7

50

阀座上方

G3/4″

20

8.

0~16

4~7

50

阀座上方

G 1″

25

19

0~16

4~7

63

阀座上方

G1 1/4″

32

27.5

0~16

4~7

63

阀座上方

G1 1/2″

40

42

0~16

4~7

63

阀座上方

G 2″

50

52

0~16

4~7

80

阀座上方

G2 1/2″

65

77

0~16

4~7

80

阀座上方



 订购气动阀门产品须知

 1、请在订货时提供详细的口径、规格、交货地址、时间。

 2、根据管道需要,决定选用往复式(二位开关式)或弹簧

   复位式(常闭或常开式)。

 3、可选配控制附件:(1)单电控电磁阀(断电时常闭或常

    开),(2)双电控电磁阀(开关式),(3)阀位开关回讯器,

    (4)气源处理三联件。

    特殊使用环境(易燃易爆场合),可选防爆型。



   外形尺寸

    丝扣连接尺寸对照表》Connect size table


公称通径 DN(mm)尺寸Size(mm)
接口G Interface气控头(DN)Gas Control headABCDEFH*L
151/2〞501901561694470851525
203/4〞5019516027644709516.331
251〞6325922224250.57010519.538
3211/4〞6322618620950.5116.41201947
4011/2〞9027123025866.2140.61301854
502〞9028524027466.2116.41502066
