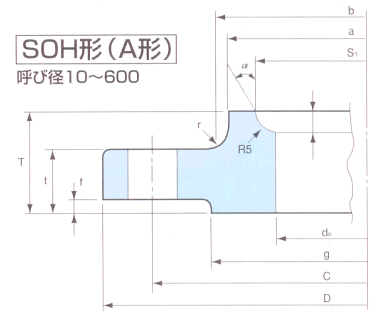

JIS B2220 20K SOH 滑套法兰标准

呼ひ径

適用管

の

外径

内径

外径

厚み

全長

八ブひ径

半径

ガスケット座

内径

(参考）

座厚

座径

A

B

do

D

t

T

a

b

r

f

g

d

10

3/8

17.3

17.8

90

14

20

30

32

4

1

46

15

½

21.7

22.2

95

14

20

34

36

4

1

51

20

¾

27.2

27.7

100

16

22

40

42

4

1

56

25

1

34.0

34.5

125

16

24

48

50

4

1

67

32

1¼

42.7

43.2

135

18

26

56

60

5

2

76

40

1½

48.6

49.1

140

18

26

62

66

5

2

81

50

2

60.5

61.1

155

18

26

76

80

5

2

96

65

2½

76.3

77.1

175

20

30

100

104

5

2

116

65.9

80

3

89.1

90.0

200

22

34

113

117

6

2

132

78.1

90

3½

101.6

102.6

210

24

36

126

130

6

2

145

90.2

100

4

114.3

115.4

225

24

36

138

142

6

2

160

102.3

125

5

139.8

141.2

270

26

40

166

172

6

2

195

126.6

150

6

165.2

166.6

305

28

42

196

202

6

2

230

151.0

200

8

216.3

218.0

350

30

46

244

252

6

2

275

199.9

250

10

267.4

269.5

430

34

52

304

312

6

2

345

248.8

300

12

318.5

321.0

480

36

56

354

364

8

3

395

297.9

350

14

355.6

358.1

540

40

62

398

408

8

3

440

333.4

400

16

406.4

409.0

605

46
