日标法兰尺寸资料

JIS B2220 20K BL 盲板法兰标准

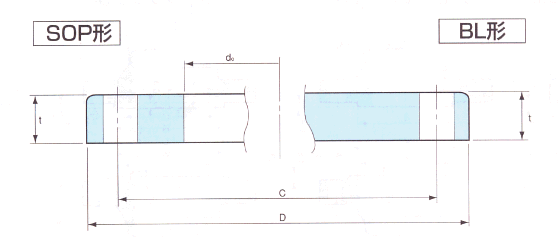

  JIS B2220 20K BL  盲板法兰属于日标法兰标准体系。是日标法兰(又称JIS法兰)的其中一种表现形式,是设备或管道上常用的法兰。以下是JIS B2220 20K BL  盲板法兰中,相关压力下,各部位的全部尺寸及图示,以方便广大法兰从业者查询和参考。



JIS B 2220-1995 JIS B 2238-1996

呼び径

適用管



外径

内径

外径

厚み

全長

八ブの径

半径

ガスケツト座

内径

座厚

座径

(参考)

A

B

do

D

t

T

a

b

r

f

g

d

10

3/8

17.3

17.8

90

14

20

30

32

4

1

46

-

15

½

21.7

22.2

95

14

20

34

36

4

1

51

-

20

¾

27.2

27.7

100

16

22

40

42

4

1

56

-

25

1

34.0

34.5

125

16

24

48

50

4

1

67

-

32



42.7

43.2

135

18

26

56

60

5

2

76

-

40



48.6

49.1

140

18

26

62

66

5

2

81

-

50

2

60.5

61.1

155

18

26

76

80

5

2

96

-

65



76.3

77.1

175

20

30

100

104

5

2

116

65.9

80

3

89.1

90.0

200

22

34

113

117

6

2

132

78.1

90



101.6

102.6

210

24

36

126

130

6

2

145

9D.2

100

4

114.3

115.4

225

24

36

138

142

6

2

160

102.3

125

5

139.8

141.2

270

26

40

166

172

6

2

195

126.6

150

6

165.2

166.6

305

28

42

196

202

6

2

230

151.0

200

8

216.3

218.0

350

30

46

244

252

6

2

275

199.9

250

10

267.4

269.5

430

34

52

304

312

6

2

345

248.8

300

12

318.5

321.0

480

36

56

354

364

8

3

395

297.9

350

14

355.6

358.1

540

40

62

398

408

8

3

440

333.4

400

16
