日标法兰尺寸资料

JIS B2220 5K SOH 滑套法兰标准

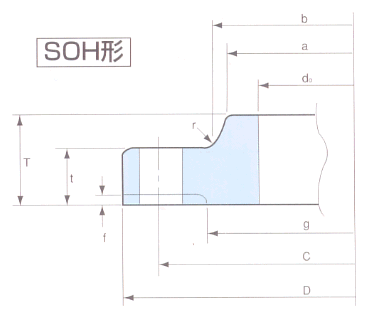

  JIS B2220 5K SOH  滑套法兰属于日标法兰标准体系。是日标法兰(又称JIS法兰)的其中一种表现形式,是设备或管道上常用的法兰。以下是JIS B2220 5K SOH  滑套法兰中,相关压力下,各部位的全部尺寸及图示,以方便广大法兰从业者查询和参考。



JIS B 2220-1995JISB 2238-1996単位:mm

呼ひ径

適用管 の

外径

内径

外径

厚み

全長

八ブ部分

ガスケット座

ボルト穴

重量(kg)

八ブ先

ハブ元

半径

座厚

座径

中心径

SOP形

SOH形

BL形

A

B

do

D

t

T

a

b

r

f

g

C

10

3/8

17.3

17.8

75

9





1

39

55

4

12

0.26


0.28

15

½

21.7

22.2

80

9





1

44

60

4

12

0.30


0.32

20

¾

27.2

27.7

95

10





1

49

65

4

12

0.36


0.41

25

1

34.0

34.5

95

10





1

59

75

4

12

0.45


0.52

32

42.7

43.2

115

12





2

70

90

4

15

0.77


0.91

40

48.6

49.1

120

12





2

75

95

4

15

0.82


1.0

50

2

60.5

61.1

130

14





2

85

105

4

15

1.06


1.38

65

76.3

77.1

155

14





2

110

130

4

15

1.48


2.0

80

3

89.1

90.0

180

14





2

121

145

4

19

1.97


2.67

90

101.6

102.6

190

14





2

131

155

4

19

2.08


2.99

100

4

114.3

115.4

200

16





2

141

165

8

19

2.35


3.66

125

5

139.8

141.2

235

16





2

176

200

8

19

3.20


5.16

150

6

165.2

166.6

265

18





2

206

230

a

19

4.39


7.47

175

7

190.7

192.1

300

18





2

232

260

8

23

5.42


9.52

200

8

216.3

218.0

320

20





2

252

280

8

23

6.24


12.1

225

9

241.8

243.7

345

20





2

277

305

12

23

6.57


13.9

250

10

267.4

269.5

385

22





2

317

345

12

23

9.39
