日标法兰尺寸资料

JIS B2238 40K BL 盲板法兰标准

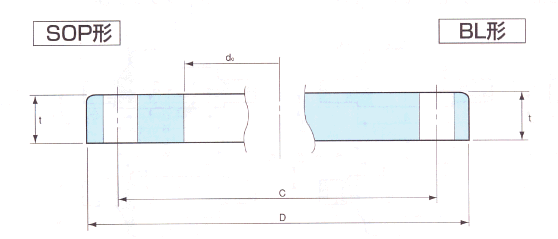

  JIS B2238 40K BL  盲板法兰属于日标法兰标准体系。是日标法兰(又称JIS法兰)的其中一种表现形式,是设备或管道上常用的法兰。以下是JIS B2238 40K BL  盲板法兰中,相关压力下,各部位的全部尺寸及图示,以方便广大法兰从业者查询和参考。




JIS B 2238-1996単位:mm

ひ径



適用管 の

外径

外径

内径

厚み

ガスケット座

ボルト穴


W N形


重量(参考) (kg)

座厚

中心径

内径

八ブ先

八ブ元

全長

SOP形

BL形

WN形

A

B

D

do

t

f

g

C

d 1

a

b

T1

10

3/8

17.3

110

17.8

18

1

52

75

4

19

17.3

38

53

1.2

1.2

1.3

15

½

21.7

115

22.2

20

1

55

80

4

19

16.1

21.7

40

53

1.3

1.4

1.5

20

¾

27.2

120

27.7

20

1

60

85

4

19

21.4

27.2

45

58

1.5

1.6

1.7

25

1

34.0

130

34.5

22

1

70

95

4

19

27.2

34.0

54

63

1.9

2.1

2.2

32

42.7

140

43.2

24

2

80

105

4

19

35.5

42.7

62

69

2.4

2 7

2.8

40

48.6

160

49.1

24

2

90

120

4

23

41.2

48.6

72

72

3.1

3.5

3.5

50

2

60.5

165

61.1

26

2

105

130

8

19

52.7

60.5

88

75

3.3

3.9

4.1

65

76.3

200

77.1

30

2

130

160

8

23

65.9

76.3

108

81

5.5

66

6.9

80

3

89.1

210

900

32

2

140

170

8

23

78.1

89.1

119

85

6.4

80

79

90

101.6

230

102.6

34

2

150

185

8

25

90.2

101.6

130

88

7.9

10.1

94

100

4

114.3

250

115.4

36

2

165

205

8

25

102.3

114.3

146

104

9.9

12.9

12.3

125

5

139.8

300

141.2

40

2

200

250

8

27

126.6

139.8

183

116

15.9

20.8

20.0

150

6

165.2

355

166.6

44

2

240

295

12

33

151.0

165.2

215

120

23.2

30.8

30.6

200

8

216.3

405

218.0

50

2

290

345

12

33

199.9

216.3

270

135

32.1

46.8

41.6

250

10

267.4

475

269.5

56

2

355

410

12

33

248.8

267.4

333
