德标法兰尺寸资料

DIN 2503 PN25 PL平板法兰标准

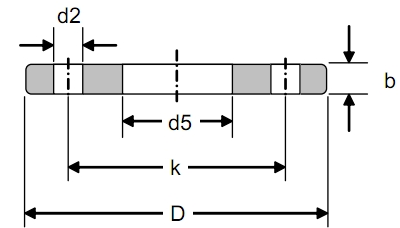

DIN 2503 PN25 PL平板法兰属于德标法兰标准体系。是德标法兰(又称DIN法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是DIN 2503 PN25 PL平板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。

压力	通径	管径		内径	外径	厚度	--	中心距	孔数	螺栓	孔径	重量
PN	DM	d1		d5	D	b	e	k	--	--	d2	KG
PN	DM	ISO	DIN	d5	D	b	e	k	--	--	d2	KG
DIN 2503 PN25 平板法兰	10	17.2	—	17.7	90	16	—	60	4	—	14	0.69
	15	21.3	—	22	95	16	—	65	4	—	14	0.77
	20	26.9	—	27.6	105	18	—	75	4	—	14	1.05
	25	33.7	—	34.4	115	18	—	85	4	—	14	1.25
	32	42.4	—	43.1	140	18	—	100	4	—	18	1.83
	40	48.3	—	49	150	18	—	110	4	—	18	2.09
	50	60.3	…	61.1	165	20	--	125	4	—	18	2.74
	65	76.1	—	77.1	185	22	—	145	8	—	18	3.49
	80	88.9	—	90.3	200	24	—	160	8	—	18	4.33
	100	114.3	—	115.9	235	24	—	190	8	—	22	5.62
	125	139.7	—	141.6	270	26	—	220	8	—	26	7.61
	150	168.3	—	170.5	300	28	—	250	8	—	26	9.59
	175	193.7	—	196.1	330	28	—	280	12	—	26	10.77
	200	219.1	—	221.8	360	30	—	310	12	—	26	13.38
	250	273	—	276.2	425	32		370	12		30	18.47
	300	323.9	—	327.6	485	34	—	430	16	—	30	23.81
	350	355.6	—	359.7	555	38	—	490	16	—	33	37.80
	400	406.4	—	411	620	40	—	550	16	—	36	48.06
	500	508	—	513.6	730	44	—	660	20	—	36	66.02
	600	610	—	616.5	845	50	—	770	20	—	39	93.64
	700	711	—	716	960	52	—	875	24	—	42	117.62
	800	813	—	818	1085	56	—	990	24	—	48	156.45
	900	914	—	920	1185	62	—	1090	28	—	48	188.71
	1000	1016	—	1022	1320	68	—	1210	28	—	56	255.98
