德标法兰尺寸资料

DIN 2503 PN40 PL平板法兰标准

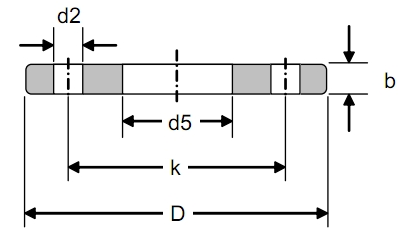

  DIN 2503 PN40 PL平板法兰属于德标法兰标准体系。是德标法兰(又称DIN法兰)的其中一种表现形式,是设备或管道上常用的法兰。以下是DIN 2503 PN40 PL平板法兰中,相关压力下,各部位的全部尺寸及图示,以方便广大法兰从业者查询和参考。



压力

通径

管径

内径

外径

厚度

--

中心距

孔数

螺栓

孔径

重量

PN

DM

d1

d5

D

b

e

k

--

--

d2

KG

ISO

DIN

DIN 2503 PN25 平板法兰

10

17.2

17.7

90

16

60

4

14

0.69

15

21.3

22

95

16

65

4

14

0.77

20

26.9

27.6

105

18

75

4

14

1.05

25

33.7

34.4

115

18

85

4

14

1.25

32

42.4

43.1

140

18

100

4

18

1.83

40

48.3

49

150

18

110

4

18

2.09

50

60.3

61.1

165

20

--

125

4

18

2.74

65

76.1

77.1

185

22

145

8

18

3.49

80

88.9

90.3

200

24

160

8

18

4.33

100

114.3

115.9

235

24

190

8

22

5.62

125

139.7

141.6

270

26

220

8

26

7.61

150

168.3

170.5

300

28

250

8

26

9.59

175

193.7

196.1

330

28

280

12

26

10.77

200

219.1



221.8

360

30

310

12

26

13.38

250

273

276.2

425

32


370

12


30

18.47

300

323.9

327.6

485

34

430

16

30

23.81

350

355.6

359.7

555

38

490

16

33

37.80

400

406.4

411

620

40

550

16

36

48.06

500

508

513.6

730

44

660

20

36

66.02

600

610

616.5

845

50

770

20

39

93.64

700

711

716

960

52

875

24

42

117.62

800

813

818

1085

56

990

24

48

156.45

900

914

920

1185

62

1090

28

48

188.71

1000

1016

1022

1320

68

1210

28

56

255.98
