内螺纹隔膜阀(G11W-16P)

【产品名称：内螺纹隔膜阀】

【产品型号：G11W-16P】
    上海国特阀门G11W内螺纹隔膜阀阀体采用铸钢或不锈钢为材质，采用四氟或其他橡胶为膜片，阀体和膜片的紧密配合提供阀体密封和阀座密封，确保了管道内部和外部环境完全隔绝。

【产品介绍】：
    上海国特阀门G11W内螺纹隔膜阀阀体采用304、316不锈钢铸造，多少螺纹标准，用于控制一般腐蚀性介质。专用于控制非腐蚀性或一般腐蚀性介质，弹性密封的开闭件，确保没有内漏。

【工作原理】：
    G11W内螺纹隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。

【产品特点】：
1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、弹性密封的开闭件，确保没有内漏。
5、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。

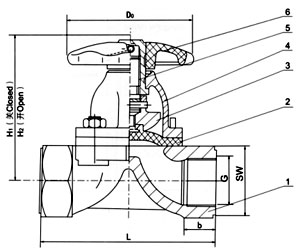

部件列表：1．阀体　2．隔膜　3．阀瓣　4．阀杆　5．阀盖　6、手轮

【主要连接尺寸】：
