倒吊桶式蒸汽疏水阀（CS45H-16C、CS15H-16C）

【产品名称：倒吊桶式蒸汽疏水阀】

【产品型号：CS45H-16C、CS15H-16C、881、882、883、881F、882F、883F】

 上海国特阀门CS45H、CS15H倒吊桶式蒸汽疏水阀对凝结水的发生量适应性强，既可间歇排放，又可连续排放。

【产品介绍】：

  上海国特阀门CS45H、CS15H倒吊桶式蒸汽疏水阀也称钟型浮子式蒸汽疏水阀，有法兰和螺纹焊接等连接方式，制造材质有球墨铸铁、铸钢和不锈钢等，公称压力在1.6MPa～10.0MPa的380℃高温蒸汽管道做排水除湿作用。按排水量的大小，阀体可分为：881、882、883等不同体型。

【工作原理】：

 CS45H、CS15H倒吊桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，倒吊桶开口向下。吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。

【产品特点】：

1、对凝结水的发生量适应性强，既可间歇排放，又可连续排放

。2、内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。

3、汽水分离可靠：（水汽经U型通道从阀下部进入），阀内始终处于水封状态，有效阻止蒸汽泄漏。

4、无与伦比的SCCV关闭系统，独特设计，具有补偿杠杆机械产生的误差，避免关闭时钢性碰撞，关闭十分可靠，寿命长久。

5、敝口形的浮子抗水击，吊桶上设有溢出排气孔，可有效防止蒸汽汽锁，空气气堵现象。（非凝结性的高温空气也可排除）。

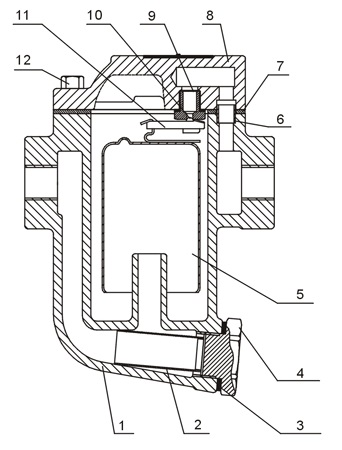

【零部件名称】：

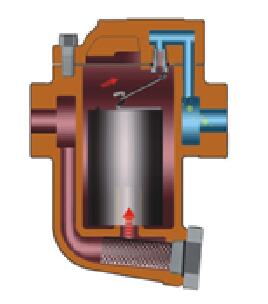

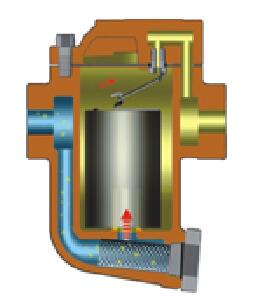

【工作原理、流程图】：

1、当设备刚启动时，管道内出现空气和冷凝水，此时倒吊桶下沉，连杆带动阀芯打开阀口，空气和冷凝水迅速排出，实现快速启动。

2、设备启动后，热凝水进入疏水阀，此时倒吊桶仍处于下沉位置，在工作压差下，热凝水迅速排出。3、当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，连杆带动阀芯关闭阀口。

4、倒吊桶顶部设有一个排气孔，当一部分蒸汽从小孔排出，另一部分蒸汽变成凝结水以及凝集水位升高时，倒吊桶失去浮力而下沉，连杆带动阀芯打开阀口，继续排放凝结水。【外形连接尺寸】：

型号	公称通径mm	连接方式	材料	外形尺寸
				L	H	h	W
（881） CS15H-15C 25-Ⅰ	15	螺纹	WCB	128	176	106	98
	20			128	176	106	98
	25			128	176	106	98
(882) CS15H-15C 25-Ⅱ	15	螺纹	WCB	166	236	138	150
	20			166	236	138	150
	25			166	236	138	150
(883) CS15H-15C 25-Ⅲ	25	螺纹	WCB	198	306	186	182
	32			198	306	186	182
	40			198	306	186	182
（884） CS15H-15C 25-Ⅳ	32	螺纹	WCB	230	368	220	203
	40			230	368	220	203
	50			230	368	220	203
(881F) CS45H-15C 25-Ⅰ	15	法兰	WCB	160	176	106	98
	20			160	176	106	98
	25			160	176	106	98
(882F) CS45H-15C 25-Ⅱ	15	法兰	WCB	210	230	138	150
	20			210	230	138	150
	25			210	230	138	150
(883F) CS45H-15C 25-Ⅲ	25	上一个：内螺纹杠杆浮球式疏水阀（FT14H-16C） 下一个：膜盒式蒸汽疏水阀（CS46H-16C、CS16H-16C） 在线询价 微信号： 详细内容： 验证码： 提交订单  重新填写 相关产品 自由浮球式蒸汽疏水阀（CS11H-16C、CS41H16C） 立式自由浮球式疏水阀（CS41H-16C-3NL） 内螺纹杠杆浮球式疏水阀（FT14H-16C） 膜盒式蒸汽疏水阀（CS46H-16C、CS16H-16C） 导航栏目 不锈钢法兰 手动阀门 新闻中心 不锈钢法兰和高压不锈钢法兰有什么区 304法兰和316法兰有什么区别？ 消防管道中钛法兰如何试压 钛法兰是我国管道连接件行业的重要发 不锈钢法兰注意事项 联系我们 联系人：张厂长 手 机：13858880658 邮 箱： 公 司：温州精洲管件法兰有限公司官方网站 地 址：
