气动对夹三偏心蝶阀（D673H-16C）

【产品名称：气动对夹三偏心蝶阀】

【产品型号：D673H-16C】
    上海国特阀门D673H气动对夹三偏心蝶阀气动执行器采用新型AT/GT系列气动执行器，其结构获得国家实用新型专利，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。

【产品介绍】：
    上海国特阀门D673H气动对夹三偏心蝶阀的密封原理利用偏心结构，做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面，从而杜绝了打开普通阀门时所常见的跳跃现象。

【工作原理】：
    D673H气动对夹三偏心蝶阀阀杆轴线与蝶板密封面间偏置，并与阀体通道轴线偏置，阀座回转轴线与阀体通道轴线形成一个偏心角，故形成三偏心。蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。

【产品特点】：
1、阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏。
3、具有金属密封和弹性密封的双重优点，无论在低温和高温情况下，均具有优良的密封性能。
4、阀体密封面采用堆焊合金钢或司太立硬质合金，硬密封蝶阀的密封面耐磨损，耐冲刷、耐腐蚀；使用寿命长。

【可选择附件】：
☆切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
☆调节型附件：电气定位器、气动定位器、电气转换器。
☆气源处理附件：空气过滤减压阀、气源处理三联件。
☆手动机构：HVSD手操机构

【主要技术参数】：

【主要零部件材料】：

【采用标准】：
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

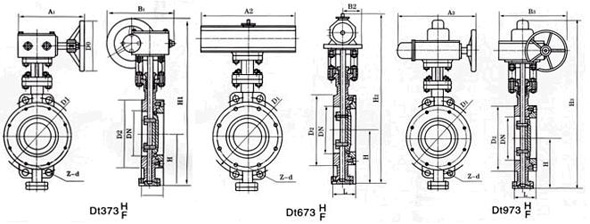

【主要外形连接尺寸】：
