电动固定式卸灰球阀（Q947F-16C）

上海国特阀门Q947F电动固定式卸灰球阀密封圈采用PPL耐磨、耐高温密封圈，使得密封经久耐用。阀座与阀体之间采用卡套式连接能够挡住灰尘进入阀座下面，避免阀座被涨死。特别适用于高炉煤粉喷吹、含尘含固体粉末管道系统、空气管路及喷枪管路等工况。

【产品名称：电动固定式卸灰球阀】

【产品型号：Q947F-16C】

上海国特阀门Q947F电动固定式卸灰球阀采用一体化结构，有输入控制信号（4～20mA DC或1～5V DC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。

【产品介绍】：
上海国特阀门Q947F电动固定式卸灰球阀密封圈采用PPL耐磨、耐高温密封圈，使得密封经久耐用。阀座与阀体之间采用卡套式连接能够挡住灰尘进入阀座下面，避免阀座被涨死。特别适用于高炉煤粉喷吹、含尘含固体粉末管道系统、空气管路及喷枪管路等工况。

【工作原理】：
Q947F电动固定式卸灰球阀是以电源电压作动力，接受(4～20mA、0～10mA或1～5VDC)电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0～90°，就能完成启闭动作或调节动作。全电子式电动执行机构，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度(0～90°任意角度)，实现比例调节动作。

【产品特点】：
1、阀座带有磨损自动补偿装置，更可靠的确保球阀的密封性能。
2、密封圈采用特殊材料制成，具有耐高温、耐磨损、使用寿命长的特点。
3、密封副形式多样，根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计。
4、根据需要可设置注脂辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封。
5、可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
6、阀杆采用整体锻造并调制处理，硬度达到HB220～250，阀杆采用防吹出结构设计，根据需要可加长阀杆用于埋地场所。

【主要技术参数】：

☆阀体

阀体形	两段式铸造阀体
公称通径	DN50～1000mm
公称压力	PN1.6、2.5、4.0、6.4、10.0 MPa；ANSI 150 300 600 900 LB；JIS 10 20 30 40 K
连接形式	法兰式
法兰标准	JIS、ANSI、GB、JB、HG等
阀盖形式	一体式
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

☆阀内件

阀芯形式	O型固定球型阀芯
流量特性	近似快开型

☆执行机构

执行器型号	DSR、3810R、DZW、HQ、PSQ电动执行机构
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

※注：如需详细执行器参数，请进入电动执行器页面进行查阅。

☆主要零件材料

1	底座	WCB、CF8、CF8M、CF3M
2	左阀体	WCB、CF8、CF8M、CF3M
3	下阀轴	2Cr13、304、316、316L
4	右阀体	WCB、CF8、CF8M、CF3M
5	球体	2Cr13、304、316、316L
6	密封圈	PTFE、PPL、304、316、316L
7	弹簧	65Mn、不锈钢
8	销	25、35、45
9	上阀轴	2Cr13、304、316、316L
10	支架	WCB、CF8、CF8M、CF3M
11	填料压板	WCB、CF8、CF8M、CF3M
12	执行器	根据执行器厂家提供配置

☆主要性能指标

公称通径 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
允许压差(MPa)	≤ 公称压力
动作范围	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%

☆主要性能参数

试验压力(Mpa)	公称压力(Mpa)					压力级(class)			JIS(Mpa)
试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

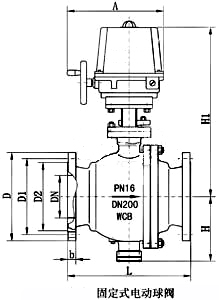

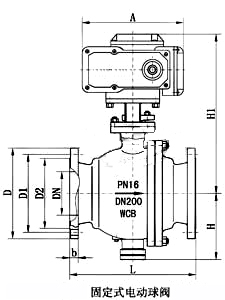

【主要外形及连接尺寸】：

公称通径 DN(mm)		50	65	80	100	125	150	200	250	300	350	400	500	600	700
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H		-	-	-	-	-	-	335	385	430	470	590	700	780	950
H1	配DSR	根据所配执行机构而定，配置执行器不同，连接尺寸也不同
H1	配PSQ
A
D		165	185	200	220	250	285	340	405	460	520	580	705	840	910
D1		125	145	160	180	210	240	295	355	410	470	525	650	770	840
D2		99	118	132	156	184	211	266	319	370	435	485	608	718	788
n-φd		4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	12-26	12-30	12-34	12-41	12-41
