电动三通球阀（Q944F-16P）

【产品名称：电动三通球阀】

【产品型号：Q944F(L型三通)、Q945F（T型三通）】

    上海国特阀门Q944F、Q945F电动三通球阀采用一体化结构，有输入控制信号（4～20mA DC或1～5V DC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。

【产品介绍】：
    上海国特阀门Q944F、Q945F电动三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

【工作原理】：
    Q944F、Q945F电动三通球阀以AC220V单相交流电为力源，接受控制系统 (或操作器) 来的220V开关信号，并通过单相电源切换驱动可逆单相齿轮减速电机，按规定的组合要求，使球阀实现对管路流体的换向作用。

【产品特点】：
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
3、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
4、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。

【主要技术参数】：

☆阀体

☆阀内件

☆执行机构

※注：如需详细执行器参数，请进入电动执行器页面进行查阅。

☆阀门控制方式

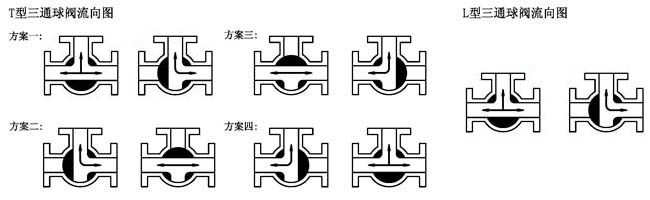

电动三通球阀分L型和T型，介质流通方向见下图。L型电动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型电动三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，电动三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

☆主要性能指标

☆主要零件材料

1	左阀体	WCB、CF8、CF8M、CF3M
2	右阀体	WCB、CF8、CF8M、CF3M
3	阀座	PEFE、PPL、304、316
4	球体	2Cr13、304、316
5	阀杆	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料压盖	WCB、CF8、CF8M、CF3M

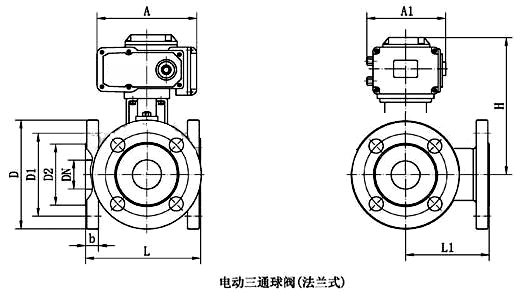

【主要外形及连接尺寸】：

※
