V型球阀（法兰、对夹)

【产品名称：V型球阀】

【产品型号：VQ347F VQ377F】

    上海国特阀门VQ347FV型球阀阀芯设计成带有特殊开关的V型缺口，且我公司可根据用户要求，定制V型口角度。使用流通能力大，压力损失小，并具有精确的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。

【产品介绍】：
    上海国特阀门VQ347FV型球阀是我公司新开发的硬密封、四氟密封调节球阀。它采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。

【工作原理】：
    VQ347FV型球阀采用带有V型切口的球芯结构，当阀在关闭时，可以剪切介质中纤维、微小颗粒，同时由于阀芯和阀座之间是无间隙回转，可自行擦拭球体及阀座上的积垢物，保持球体与阀座之间的良好密封。V型球阀采用带弹簧或板簧加载阀座结构，由于弹簧/板簧的弹性恢复力推动阀座，可使球芯与阀座之间长期具有良好的密封性能。同时由于阀座采用弹簧加载的活动结构，可使阀座自动校正，以达到与球芯的最佳吻合。

【产品特点】：
1、结构紧凑，体积小，可竖卧安装等优点。
2、采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用寿命。
3、采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
4、最大可靠（安全）性：阀体为一个整体，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
5、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本站执行器及调节阀部份。
6、V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
7、具有一个近似等百分比的固有流量特性及高达300：1的可调比，因此可以在广幅的变化范围内提供精确的控制。
8、最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，流通能力特别大，流通阻力小。

【产品其他参数】：

【执行标准】：
★设计和制造：GB/12237-1989； AP1608。
★检验和试验：GB/T13927-1992； AP1608。
★法兰连接：JB/T79.1～2-1994； ASME/ANSIB 16.5。
★结构长度：GB/T12221-1989； ASME/ANSIB16.10。

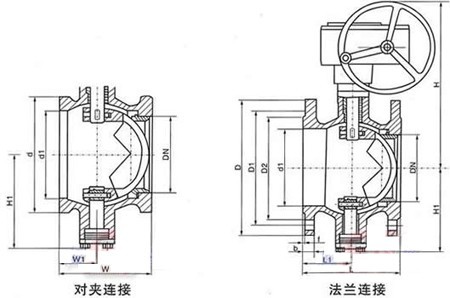

V型法兰球阀尺寸：

,
