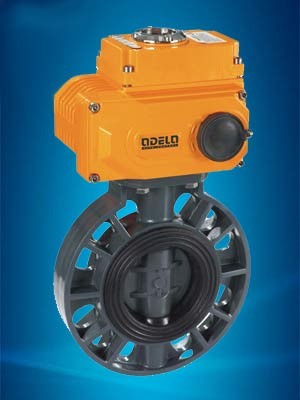

电动塑料蝶阀/电动对夹式蝶阀
| 电动塑料蝶阀产品详情 |
概述：
D971S电动UPVC蝶阀具有阀体重量轻、耐腐蚀性强、材质卫生无毒、耐磨损、易拆卸、维护简单等特点，被应用于多个领域。如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
技术参数和性能
ODL系列电动执行机构技术参数 | 阀 体 参 数 | ||
电源 | AC110、220、380V/DC24、220V | 公称通径 | DN50～300mm |
输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.0MPa |
任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 碳素钢、304/316/316L不锈钢 |
动作范围 | 0～90°±5° | 阀体材质 | UPVC、CPVC、PP |
动作时间 | 15秒/30秒/60秒 | 阀板材质 | UPVC、CPVC、PP、PTFE |
环境温度 | -30°～60° | 阀座密封 | EPDM、NBR、FPM |
手动操作 | 附带手柄操作 | 结构形式 | A型 |
限 位 | 电气、机械二重限位 | 温度 | EPDM≤80℃、NBR≤68℃、FPM≤80℃ |
防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 水、PVC兼容的食品工业化学溶剂 |
输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特点 | 重量轻、耐腐蚀、卫生无毒、流阻小 |
外形尺寸
公称通径DN | A | B | C | D | E | 额定功率 | 额定电流 |
50 | 155 | 268 | 80 | 104 | 43 | 15W | 0.2A |
65 | 155 | 278 | 86 | 104 | 47.5 | 15W | 0.2A |
80 | 155 | 280 | 97 | 104 | 47.5 | 15W | 0.2A |
100 | 310 | 112 | 115 | 57.2 | 25W | 0.5A | |
125 | 208 | 340 | 125 | 115 | 66 | 25W | 0.5A |
150 | 208 | 353 | 140 | 115 | 74 | 25W | 0.5A |
200 | 256 | 407 | 184 | 127 | 87.5 | 50W | 0.8A |
250 | 256 | 435 | 220 | 127 | 110 | 50W | 0.8A |
300 | 256 | 492 | 256 | 127 | 129 | 90W | 1.0A |
