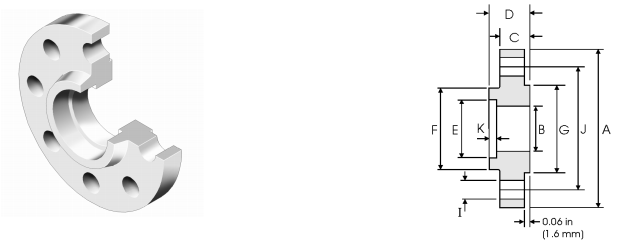

ANSI 150LB SW 承插法兰属于美标法兰标准体系。是美标法兰(又称ANSI法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是ANSI 150LB SW 承插法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。
ANSI 150LB SW 承插法兰 | |||||||||||||
压力 | 尺寸 | 外径 | 小内径 | 厚度 | 总高 | 大内径 | 深度 | 台颈 | 水线 | 孔数 | 孔径 | 中心距 | 单重 |
ANSI 150LB SW 承插 | 1/2 | 88.9 | 15.7 | 11.2 | 15.7 | 22.4 | 9.6 | 30.2 | 35.1 | 4 | 15.7 | 60.5 | 需询价时商议 |
3/4 | 98.6 | 20.8 | 12.7 | 15.7 | 27.7 | 11.1 | 38.1 | 42.9 | 4 | 15.7 | 69.9 | ||
1 | 108 | 26.7 | 14.2 | 17.5 | 34.5 | 12.7 | 49.3 | 50.8 | 4 | 15.7 | 79.3 | ||
1-1/4 | 117.3 | 35.1 | 15.7 | 20.6 | 43.2 | 14.2 | 58.7 | 63.5 | 4 | 15.7 | 88.9 | ||
1-1/2 | 127 | 40.9 | 17.5 | 22.3 | 49.5 | 15.7 | 65 | 73.15 | 4 | 15.7 | 98.6 | ||
2 | 152.4 | 52.6 | 19.1 | 25.4 | 62 | 17.5 | 77.7 | 91.9 | 4 | 19.1 | 120.7 | ||
2-1/2 | 177.8 | 627 | 22.4 | 28.4 | 74.7 | 19 | 90.4 | 104.6 | 4 | 19.1 | 139.7 | ||
3 | 190.5 | 78 | 23.9 | 30.2 | 90.7 | 20.6 | 108 | 127 | 4 | 19.1 | 152.4 | ||
