外螺纹高压球阀,高压碳钢球阀BKH,碳钢高压球阀
订货号示意:
球阀材料概述及应用
阀体、接头体、阀杆和球体材料
材料代号 | 材 料 | 应 用 |
1 | 9SMnPb28K碳钢 | 无特殊材料要求的一般油压系统，温度范围：-40°C~+200°C |
3 | St52-3锻钢 | 有特殊材料要求的一般油压系统，规格较大的碳钢球阀，温度范围：-40°C~+200°C |
4 | 316Ti不锈钢 | 专门应用于化学和动力工业，对材料有较高耐腐蚀要求，温度范围：-60°C~+400°C |
球座密封材料
材料代号 | 材 料 | 应 用 |
2 | POM聚甲醛 | 能承受较高压力，主要用于高压液压系统和无腐蚀性介质 温度范围：-30°C~+100°C 工作压力最大不超过800bar |
4 | PTFE聚四氟乙烯 | 耐腐蚀性非常好，温度适应范围广，应用于各种介质 温度范围：-60°C~+250°C 工作压力最大不超过120bar |
6 | PEEK聚醚醚酮 | 具有较好的耐腐蚀性，温度适应范围广，可应用于绝大多数化学介质 温度范围：-50°C~+200°C, 200°C时耐压下降至100bar 工作压力最大不超过800bar |
阀杆和接头体上O型圈材料
材料代号 | 材 料 | 应 用 |
3 | NBR丁腈橡胶 | 一般液压系统，无腐蚀性介质，温度范围：-35°C~+100°C，工作压力最大不超过800bar |
5 | FPM氟橡胶 | 化学适应性较好，和乙丙橡胶互补，温度范围：-25°C~+200°C，工作压力最大不超过800bar |
6 | EPDM乙丙橡胶 | 用于氨、醋酸、甲醇，不耐矿物油，温度范围：-50°C~+150°C，工作压力最大不超过500bar |
7 | KALREZ | 耐腐蚀性很好，可用于大多数化学介质，价格高，温度范围：-15°C~+315°C，压力不超过800bar |
球阀结构示意:
通径DN4-25 方形阀体BKH球阀，标准配置包括手柄，手柄见第145页。
通径DN32-50 锻造阀体SKH球阀，标准配置包括手柄，手柄见第145页。
订货示例：

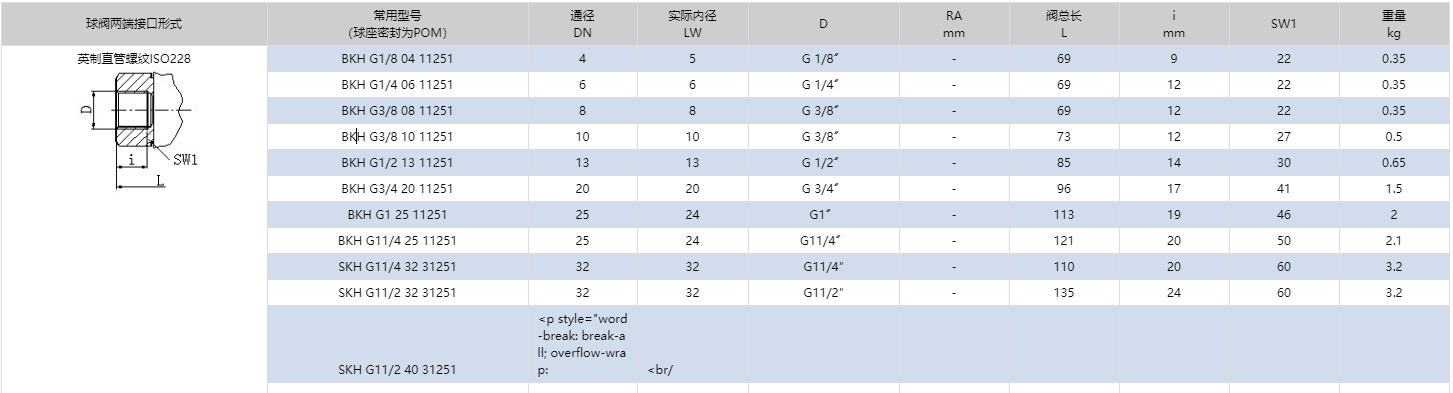

阀体尺寸及工作压力(适用于各种接口形 式) 单位：mm
通径DN | 工作压力 | L1 | B | H | H1 | H2 | H4 | M | SW |
4 至 8 | 500 bar | 36 | 26 | 43.5 | 32 | 8 | 13 | M5 | 9 |
10 | 500 bar | 43 | 32 | 49 | 38 | 8 | 16 | M5 | 9 |
13 | 500 bar | 48 | 35 | 51 | 40 | 8 | 17.5 | M5 | 9 |
16 | 500 bar | 48 | 38 | 62 | 46 | 12 | 19 | M6 | 12 |
20 | 400 bar | 62 | 49 | 73 | 57 | 12 | 24.5 | M6 | 14 |
25 | 350 bar | 66 | 60 | 76 | 60 | 12 | 26.5 | M6 | 14 |
32 | 420 bar | 80 | 76 | 104 | 84 | 13.5 | 38 | M8 | 17 |
40 | 420 bar | 85 | 84 | 111 | 92 | 13.5 | 42 | M8 | 17 |
50 | 420 bar | 100 | 100 | 130 | 111 | 13.5 | 50 | M8 | 19 |
生产销售 外螺纹高压球阀 焊接式高压球阀 卡套式高压球阀
生产：内螺纹高压球阀 外螺纹高压球阀 卡套式高压球阀 焊接时 高压球阀
生产 各种螺纹高压球阀 非标高压球阀 定做
L轻型高压球阀-250压力 S轻型高压球阀-320压力 内螺纹高压球阀 内螺纹高压球阀
w-BKH-06L-04-11251 w-BKH-06S-04-11251 BKH-G1/8-04-11251 BKH-NPT1/8-04-11251
w-BKH-08L-06-11251 w-BKH-08S-04-11251 BKH-G3/8-06-11251 BKH-NPT3/8-06-11251
w-BKH-10L-08-11251 w-BKH-10S-06-11251 BKH-G3/8-08-11251
w-BKH-12L-10-11251 w-BKH-12S-08-11251 BKH-G3/8-10-11251 BKH-NPT3/8-10-11251
w-BKH-15L-13-11251 w-BKH-14S-10-11251 BKH-G1/2-10-11251 BKH-NPT1/2-10-11251
w-BKH-18L-13-11251 w-BKH-16S-13-11251 BKH-G3/4-20-11251 BKH-NPT3/4-20-11251
w-BKH-18L-16-11251 w-BKH-20S-16-11251 BKH-G1"-25-11251 BKH-NPT1"-25-11251
w-BKH-22L-20-11251 w-BKH-25S-20-11251 BKH-G11/4-32-11251 BKH-NPT11/4-32-11251
w-BKH-28L-25-11251 w-BKH-30S-25-11251 SKH-G11/2-40-11251 SKH-NPT11/2-40-11251
w-BKH-35L-25-11251 w-SKH-38S-32-11251 SKH-G2"-40-11251
w-SKH-35L-32-11251 SKH-G2"-50-11251 SKH-NPT 2"-50-11251
w-SKH-42L-32-11251
w-SKH-42L-40-11251
