俄标法兰尺寸资料

GOST 12820 PN1.6 PL平板法兰标准

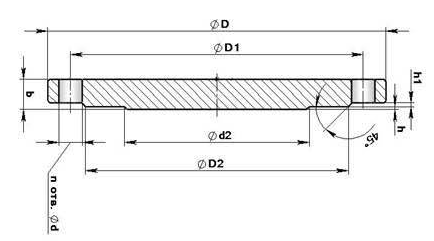

GOST 12820 PN1.6 PL平板法兰属于俄标法兰标准体系。是俄标法兰(又称GOST法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GOST 12820 PN1.6 PL平板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。

压力	尺寸	外径	中心距	内径	盘厚	孔径	孔数	单重
PN	Dy, mm	pa3Mepbi, mm					K-BO OTB.	Macca.Kr
PN	Dy, mm	D	D1	dB	b	d	n.wt.
PN = 1.6	PN= 1,6 Mna (16 krc/cm2)
	15	95	65	19	12	14		0.61
	20	105	75	26	14			0.36
	25	115	35	33	16			1.17
	32	135	100	39	16	18	4	1.53
	40	145	110	46	17		4	1.96
	50	160	125	59	19			2.53
	65	180	145	78	21			3.42
	30	195	160	91	21			3.71
	100	215	130	110	23			4.73
	125	245	210	135	25		3	6.33
	150	230	240	161	25	22		7.81
	200	335	295	222	27	22		10.1
	250	405	355	273	28		12	14.49
	300	460	410	325	23	26		17.73
	350	520	470	377	30		16	22.33
	400	530	525	426	34	30	16	31
	500	710	650	530	44	33	20	57.01
	600	340	770	630	45	39	20	30.03
	300	1020	950	320	49	39	24	104.41
	1000	1255	1170	1020	53	45	23	179.37
	1200	1435	1390	1220	71	52	32	297.78
