JIS B2238 63K BL 盲板法兰标准

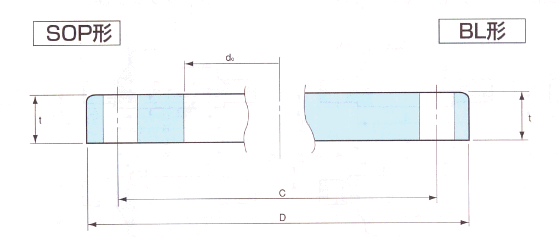

  JIS B2238 63K BL  盲板法兰属于日标法兰标准体系。是日标法兰(又称JIS法兰)的其中一种表现形式,是设备或管道上常用的法兰。以下是JIS B2238 63K BL  盲板法兰中,相关压力下,各部位的全部尺寸及图示,以方便广大法兰从业者查询和参考。



JIS B 2238-1996単位:mm

ひ径



適用管 の

外径

外径

内径

厚み

ガスケット座

ボルト穴


WN形

重量(参考)(kg)

座厚

中心径

内径

八ブ先

八ブ元

全長

SOP形

BL形

WN形

A

B

D

do

t

f

g

C

d 1

a

b

T1

10

3/8

17.3

115

17.8

23

1

52

80

4

19

12.7

17.3

40

62

1.6

1.7

1.6

15

½

21.7

120

22.2

23

1

55

85

4

19

16.1

21.7

42

62

1.8

1.9

1.9

20

¾

27.2

135

27.7

25

1

60

95

4

23

21.4

27.2

46

72

2.4

2.5

2.5

25

1

34.0

140

34.5

27

1

70

100

4

23

27.2

34.0

56

75

2.7

2.9

3.5

32

42.7

150

43.2

30

2

80

110

4

23

35.5

42.7

60

77

3.4

3.8

3.7

40

48.6

175

49.1

32

2

90

130

4

25

41.2

48.6

75

87

5.1

5.6

5.5

50

2

60.5

185

61.1

34

2

105

145

8

23

52.7

60.5

92

106

5.5

6.3

6.5

65

76.3

220

77.1

38

2

130

175

8

25

65.9

76.3

118

109

5.8

7.2

10.3

80

3

89.1

230

90.0

40

2

140

185

8

25

78.1

89.1

130

122

9.9

11.9

12.4

90

101.6

255

102.6

42

2

150

205

8

27

90.2

101.6

140

128

12.7

15.4

15.2

100

4

114.3

270

115.4

44

2

165

220

8

27

102.3

114.3

154

128

14.7

18.3

17.7

125

5

139.8

325

141.2

50

2

200

265

8

33

126.6

139.8

190

160

23.8

30.0

27.6

150

6

165.2

365

166.6

54

2

240

305

12

33

151.0

165.2

230

175

30.9

40.2

39.4

200

8

216.3

425

218.0

60

2

290

360

12

33

199.9

216.3

280

217

44.6

62.3

60.1

250

10

267.4

500

269.5

68

2

355

430

12

39

248.8

267.4

348

258
